Развертки по металлу
Для достижения высокой точности и качества обработки металлических изделий необходим специализированный инструмент, известный как развертка. Этот инструмент бывает в двух основных вариантах: слесарный (для ручной работы) и машинный.
Назначение развертки и принцип действия
Развертка применяется для расширения отверстий в металлических деталях после их сверления или зенкерования. Использование этого инструмента позволяет добиться высокой точности геометрии и шероховатости стенок отверстия. Она также применяется для калибровки отверстий и очистки их от заусенцев на завершающем этапе обработки детали.
Особенностью развертки является большое количество зубьев, обычно от 6 до 16, что позволяет снимать небольшой припуск и точно подгонять размеры отверстия. Различают развертки для работы как с цилиндрическими, так и с коническими отверстиями, что делает их универсальным инструментом для различных технологических задач.
Процесс обработки осуществляется путем вращения инструмента и одновременной продольной подачи. Зубья развертки снимают слой материала на доли миллиметра, обеспечивая точность и качество обработки.
Устройство развертки и ее характеристики

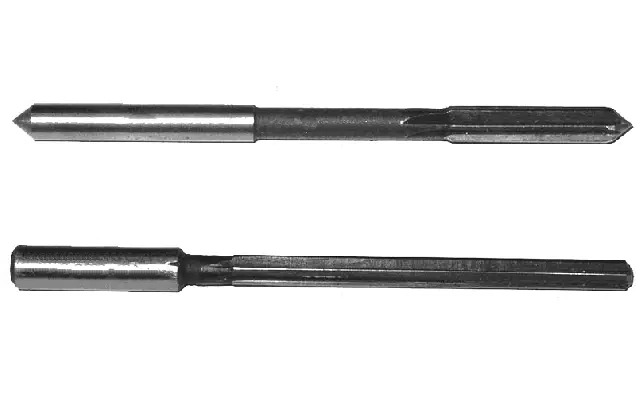

Стандартная развертка состоит из нескольких основных частей:
- Рабочая часть.Непосредственно воздействует на материал и формируется продольными зубьями.
- Переходная шейка.Служит переходным звеном между рабочей частью и хвостовиком.
- Хвостовик.Необходим для зажима инструмента в воротке или патроне машинного оборудования.
Рабочая часть разделена на несколько зон:
- Заборная часть.Начинается с направляющего конуса и содержит режущие кромки, выбирающие материал с внутренней части отверстия.
- Калибрующая часть.Отвечает за калибровку отверстия и повышает размерную стойкость инструмента.
- Задний конус.Место примыкания зубьев к переходной шейке.
Между зубьями имеются канавки, предназначенные для удаления стружки. Эти канавки могут быть двух типов: прямые, что встречается наиболее часто, и спиральные, которые предпочтительны для работы с поверхностями, имеющими прерывистую форму. В случае спиральных канавок направление их витков противоположно направлению вращения инструмента, что обеспечивает стабильность и предотвращает заедание или самозатягивание.
Материал, используемый для изготовления разверток, обычно является инструментальной легированной сталью, такой как марка 9ХС, а также быстрорежущими сталями P18 и P9. Выбор материала зависит от обрабатываемого материала и требуемых характеристик инструмента.
Размеры разверток
Развертки могут иметь различные размеры в зависимости от конкретного вида и задачи:
- Длина ручных цилиндрических моделей: 80 – 360 мм, диаметр: 3-50 мм.
- Длина ручных конических моделей: 55 – 170 мм, диаметр конуса: 6,39 – 45,715 мм.
- Машинные развертки также имеют стандартные размеры, определенные в соответствии с ГОСТ 11175-70.
Развертку по металлу купить в Минске
Компания Велес-Инструмент в Минске предлагает широкий выбор качественных разверток различных типов и размеров. Специалисты компании помогут подобрать подходящий инструмент с учетом требований и потребностей клиента. Благодаря опыту и профессионализму, Велес-Инструмент гарантирует высокое качество предлагаемых товаров и оперативное обслуживание.
