Развертки машинные к/х

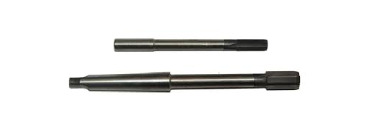

Машинные развертки с коническим хвостовиком — это режущий инструмент, который используется для окончательной обработки отверстий, обеспечивая высокую точность и чистоту поверхности после сверления, зенкерования или растачивания. Конический хвостовик обеспечивает надежное крепление в шпинделе станка и позволяет быстро заменять развертки.

После сверла отверстие почти всегда уходит по диаметру и остаётся шероховатым — под точную посадку подшипника или вала так не годится. Довести его до нужного размера и чистоты помогает развёртка. Машинные развёртки с коническим хвостовиком работают прямо в станке и снимают тонкий припуск, доводя предварительно просверлённое или зенкерованное отверстие до точного диаметра, правильной формы и гладкой поверхности. Разберём конструкцию, посадку в станок и параметры, по которым подбирают инструмент.

Назначение и конструкция машинных развёрток

Развёртывание — это чистовая обработка отверстий: инструмент не сверлит с нуля, а доводит уже готовое отверстие. За один проход развёртка снимает припуск в доли миллиметра и поднимает точность и чистоту поверхности. Конструктивно инструмент состоит из трёх частей:

• рабочая часть с зубьями (обычно от 4 до 14) — режущие кромки, которые срезают металл;
• шейка — переходный участок между рабочей частью и хвостовиком;
• хвостовик — то, чем развёртка крепится в станок.

Чем больше зубьев, тем ровнее и чище получается отверстие, поэтому машинная развёртка даёт результат заметно лучше сверла.

Конический хвостовик и монтаж в станок

У машинных развёрток к/х хвостовик выполнен под конус Морзе — от КМ1 до КМ5 в зависимости от диаметра инструмента. Такой хвостовик вставляется напрямую в шпиндель или пиноль сверлильного, токарного либо расточного станка — без сверлильного патрона. За счёт конуса развёртка садится жёстко и точно по оси, это убирает биение и сохраняет соосность отверстия. Главное отличие от цилиндрического хвостовика (ц/х) в том, что тот приходится зажимать в патрон или цангу, и на больших диаметрах он хуже держит нагрузку.

ГОСТ, точность и материалы

Машинные цельные развёртки выпускаются по ГОСТ 1672-80. Они обеспечивают точность 6–9 квалитета, допуски отверстий H7 и H8 и шероховатость Ra 0,32–1,25 мкм — это уровень под посадки с натягом и переходные. Материал рабочей части: быстрорежущая сталь Р6М5, более стойкая кобальтовая HSS-E, а также твердосплавные исполнения с покрытием TiN или TiAlN для обработки закалённого металла. Типовой размерный ряд по диаметру — примерно от 3 до 50 мм, номер конуса Морзе растёт вместе с диаметром. Подбор идёт по трём параметрам: диаметр отверстия, нужный допуск и посадочный конус вашего станка.

Купить машинные развёртки в Велес-инструмент

Размерный ряд по диаметрам и номерам конуса Морзе держим на складе в Минске — ходовые позиции есть в наличии, доставка по Беларуси. Инженер бесплатно поможет подобрать развёртку под диаметр отверстия и посадку станка. Цена зависит от диаметра и материала — стоимость нужного размера уточните у менеджера, партии считаем индивидуально, доступна оплата в рассрочку. Режущим инструментом занимаемся более 20 лет.

Закажите развёртки на сайте или позвоните — подберём размер под ваше отверстие и станок за 15 минут и отгрузим со склада в день заявки. Доставка по Беларуси — от 1 до 3 дней.
