Пластины фрезерные

Пластины фрезерные сменные многогранные -это твердосплавные режущие элементы, закрепляемые в корпусных фрезах для механической обработки металлов. Они повышают производительность, обеспечивая высокую скорость, износостойкость и точность при фрезеровании плоскостей.

Фреза встала, кромка выкрошилась на середине партии, а до конца смены ещё сотня деталей. Знакомая ситуация для любого, кто работает на фрезерном станке. Чаще всего дело не в станке и не в режимах, а в неправильно подобранной пластине. Твердосплавные фрезерные пластины — это сменные режущие элементы, от которых напрямую зависит стойкость инструмента, чистота поверхности и скорость обработки. Разберём, как выбрать пластину под свой материал и станок.

Виды и формы фрезерных пластин

Форма пластины подбирается под тип фрезы и характер обработки — черновую, получистовую или чистовую. Основные варианты:

• Квадратная (S) — четыре режущие кромки, максимальная экономия при торцевом фрезеровании плоскостей. Подходит для черновой обработки стали и чугуна.
• Круглая (R) — самая прочная кромка, работает на копировальных и объёмных операциях, держит высокие подачи.

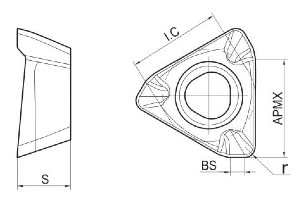

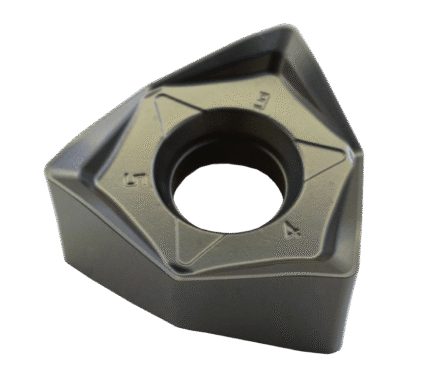

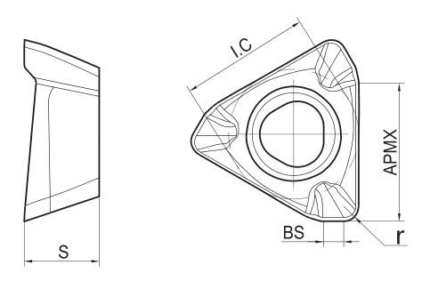

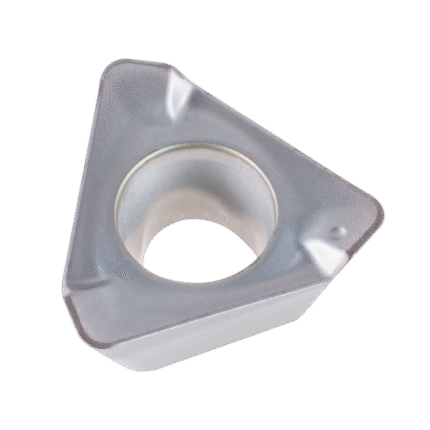

• Тригональная (W) — компромисс между числом кромок и прочностью, удобна для получистовой обработки уступов.

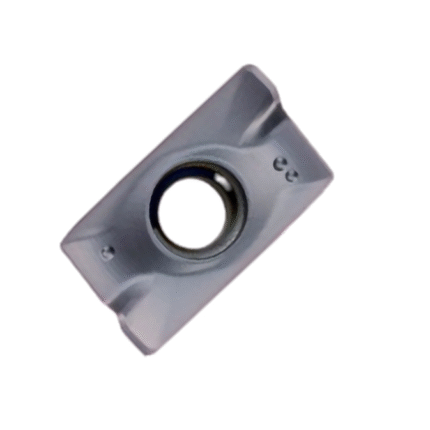

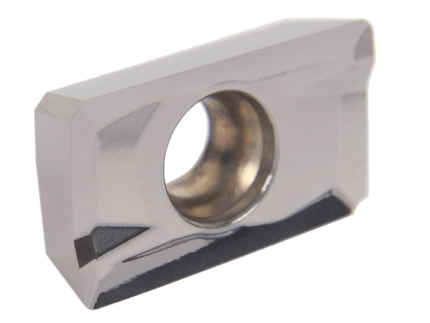

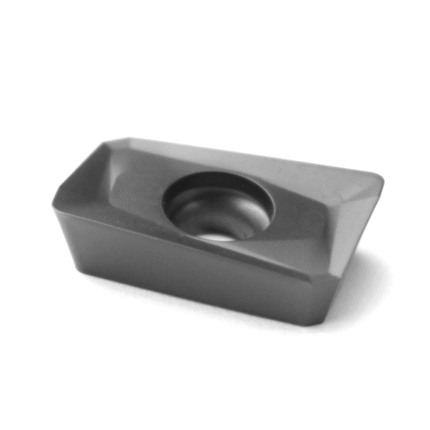

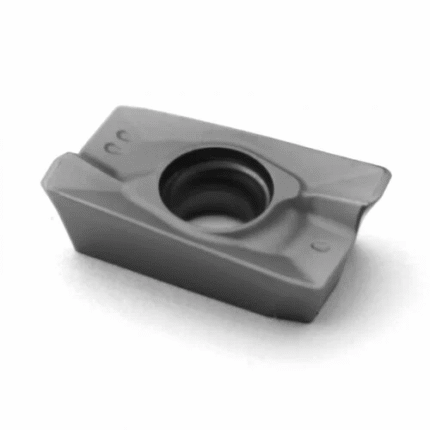

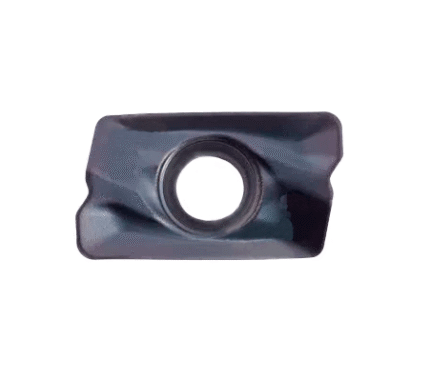

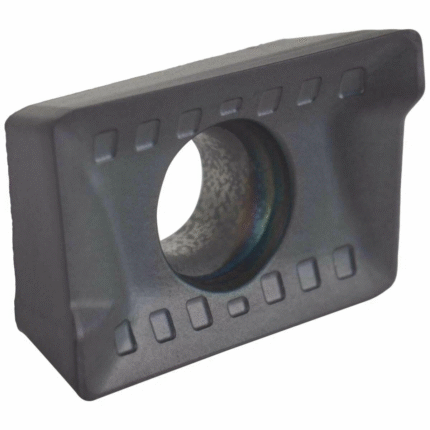

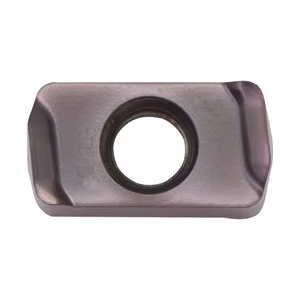

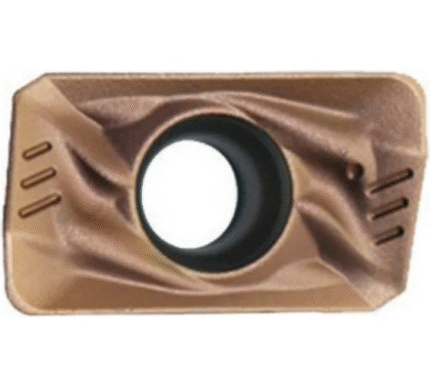

• Прямоугольная — типоразмеры APKT, APMT, SDMT для торцевых и концевых фрез, дают острый угол и чистую поверхность на чистовых проходах.

Геометрия передней поверхности и встроенный стружколом дробят стружку и отводят её из зоны резания — это критично на вязкой стали и нержавейке. Все пластины сменные: крепятся винтом к державке или корпусу фрезы и меняются за минуту без переточки — износилась грань, поставили новую.

Маркировка и подбор пластины

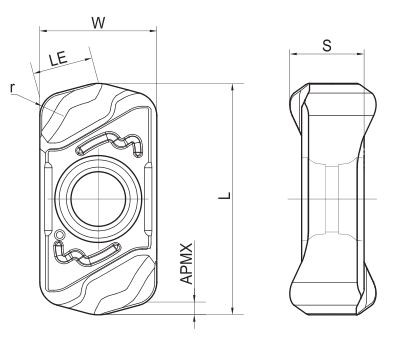

Система ISO кодирует все параметры пластины по порядку. Первая буква — форма, вторая — задний угол, дальше класс точности, тип, длина режущей кромки в мм, толщина, радиус при вершине и в конце марка сплава. Например, APKT11T308: прямоугольная форма, задний угол 11°, длина кромки 11 мм, радиус при вершине 0,8 мм. Подбор идёт по двум параметрам: группе обрабатываемого материала (P, M, K, N, S, H) и посадочному месту вашей фрезы. Знаете маркировку старой пластины — подберём аналог; нет — назовите модель фрезы и материал детали.

Сплавы и покрытия

Голый твёрдый сплав работает недолго, поэтому на кромку наносят покрытие. Технология PVD даёт тонкий износостойкий слой для чистовых операций, CVD — более толстый и термостойкий, для черновой обработки на высоких скоростях. Составы отличаются по задаче: TiN — базовое покрытие, TiAlN и AlTiN держат температуру на стали и чугуне, TiCN повышает износостойкость, Al2O3 защищает от нагрева. Для нержавеющей стали, алюминия и жаропрочных сплавов нужны отдельные марки — универсального решения здесь нет. Правильно подобранное покрытие поднимает стойкость режущей кромки в 2–3 раза и позволяет увеличить скорость резания без риска перегрева.

Купить фрезерные пластины в Велес-инструмент

На складе в Минске держим ходовые типоразмеры и марки — формы APKT, SDMT и другие есть в наличии, доставка по всей Беларуси. Инженер бесплатно поможет подобрать пластину под конкретный станок и материал, опыт компании более 20 лет. Цена зависит от формы и марки сплава — стоимость нужного типоразмера уточните у менеджера, крупные партии считаем индивидуально, доступна оплата в рассрочку.

Оставьте заявку на сайте или позвоните — подберём пластины под ваш станок за 15 минут и отгрузим со склада в день заказа. Доставим по Беларуси за 1–3 дня. Нужен совет по маркировке — приезжайте в офис в Минске, покажем образцы вживую.
