Фрезы дисковые трехсторонние

Шпоночный паз, прорезанный за два прохода концевой фрезой, редко выходит одинаковой ширины по всей длине – стенки уводит, допуск Н9 не выдерживается. Трёхсторонняя дисковая фреза режет дно и обе стенки паза за один проход, поэтому ширина остаётся стабильной по всей длине реза. В «Велес-Пром» такие фрезы по ГОСТ 28527-90 представлены на складе в Минске – 22 размера диаметром от 50 до 125 мм.

Назначение и конструкция трехсторонней фрезы

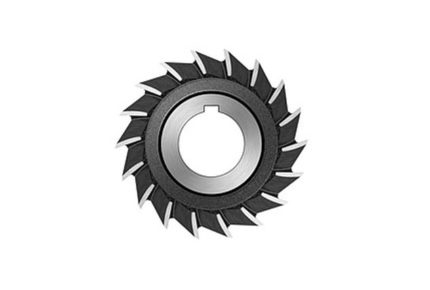

Зубья трёхсторонней фрезы расположены на цилиндрической поверхности и на обоих торцах: главная режущая кромка находится на цилиндре, вспомогательные расположены на торцах. За счёт такой конструкции фреза обрабатывает дно и обе стенки паза за один проход. Инструмент применяют для фрезерования пазов и канавок общего назначения, шпоночных пазов с допусками Н9, Р9, N9, подрезки уступов и обработки узких поверхностей.

Материал заготовки по ГОСТ 28527-90 – конструкционные стали и чугуны. Стандартное исполнение – цельная фреза из быстрорежущей стали Р6М5 (HSS). Фрезы устанавливают на оправку горизонтально-фрезерного станка, также применяют на вертикально-фрезерных станках и обрабатывающих центрах. Для закрытых и криволинейных пазов инструмент не подходит.

Маркировка размера на примере 100×14×32: 100 мм – наружный диаметр, 14 мм – ширина фрезы, равная ширине паза, 32 мм – посадочное отверстие под оправку.

Прямой или разнонаправленный зуб: чем отличаются?

По ГОСТ 28527-90 различают два типа зуба:

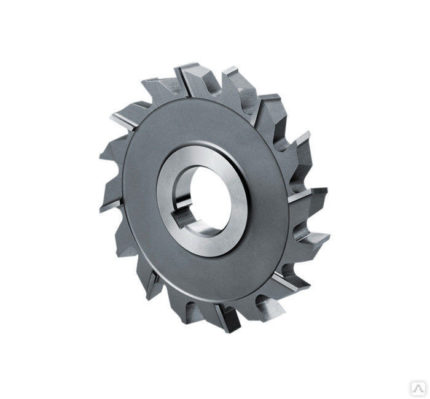

• Тип 1 – прямые зубья: конструкция проще, число зубьев больше (Ø63 – 16, Ø80 – 18, Ø100 – 20, Ø125 – 22), фреза подходит для неглубоких пазов и чистовых проходов. Тип 2 – разнонаправленные зубья, наклонённые попеременно в разные стороны: на торцевых кромках образуется положительный передний угол, осевые силы резания взаимно гасятся, жёсткость реза выше, вибрации снижаются, отвод стружки улучшается – такую фрезу применяют для глубоких пазов и повышенных подач на зуб.
• Тип 2 выпускают с мелким зубом (исполнение 1, Ø80 – 2×9 зубьев) и с нормальным зубом (исполнение 2, Ø80 – 2×7 зубьев).

Для тяжёлых режимов резания существуют фрезы с напайными твердосплавными пластинами Т15К6 или СМП – их меняют без переточки корпуса. После переточки прямозубой фрезы ширина уменьшается, поэтому паз с точным допуском по ширине рекомендуется выполнять новой фрезой.

Размеры по ГОСТ 28527-90 и глубина паза

• Ø50 мм: ширина 4–10 мм, посадочное отверстие 16 мм, максимальная глубина паза около 11 мм
• Ø63 мм: ширина 4–16 мм, посадочное отверстие 22 мм, глубина около 14 мм
• Ø80 мм: ширина 5–20 мм, посадочное отверстие 27 мм, глубина около 19 мм
• Ø100 мм: ширина 6–25 мм, посадочное отверстие 32 мм, глубина около 26 мм
• Ø125 мм: ширина 8–28 мм, посадочное отверстие 32 мм, глубина около 39 мм
• Ø160 мм: ширина от 10 мм, посадочное отверстие 40 мм

Глубина паза рассчитывается как половина разности наружного диаметра фрезы и минимального диаметра ступицы; фактическая глубина реза меньше расчётной на толщину прижимных колец оправки. При подборе фрезы ширину принимают равной ширине паза, диаметр берут с запасом по глубине, а посадочное отверстие – по имеющейся оправке станка: 22, 27 или 32 мм.

Фрезы в наличии и условия заказа

В наличии 22 модели производства Россия по ГОСТ 28527-90: 50×6×22; 63×6, 8, 10, 12×22; 80×6, 8, 10, 12, 14, 16×27; 100×6, 8, 10, 12, 14, 16, 18×32; 125×8, 14, 16, 18. Склад и самовывоз – г. Минск, ул. Неждановой, 6, корп. 2. Доставку по Беларуси выполняют собственным автопарком, оплата безналичная, для юридических лиц предусмотрена отсрочка платежа. Стоимость зависит от диаметра, ширины и типа зуба и на сайте не публикуется – цену уточняют по телефону или через заявку. Менеджер также помогает подобрать фрезу под конкретную ширину и глубину паза; отрезные, концевые и шпоночные фрезы представлены в соседних разделах каталога.

Чтобы купить трёхстороннюю дисковую фрезу нужного диаметра, отправьте менеджеру параметры паза – ширину и глубину. Он точно подберет модель и рассчитает стоимость, а после сообщит о точных сроках поставки.
